¿Cuál es el proceso de torsión del núcleo del cable en una línea de producción de cables?

El proceso de torsión del núcleo del cable constituye una fase fundamental dentro de una línea de producción de cables, e influye significativamente en el rendimiento general, la durabilidad y la funcionalidad del cable. Como proveedor experimentado de líneas de producción de cables, estoy encantado de profundizar en las complejidades de este proceso, arrojando luz sobre su importancia y los aspectos clave involucrados.

Comprender los conceptos básicos de la torsión del núcleo del cable

En esencia, la torsión del núcleo del cable es el método de enrollar en espiral conductores individuales o núcleos aislados alrededor de un eje central para formar un núcleo de cable. Esta torsión tiene múltiples propósitos, siendo el principal mejorar las propiedades mecánicas del cable. Al torcer los núcleos, podemos reducir la susceptibilidad del cable a sufrir daños por flexión, tracción y factores ambientales. Además, ayuda a minimizar las interferencias electromagnéticas (EMI) y las conversaciones cruzadas entre los núcleos individuales, especialmente en los cables de comunicación.

Hay dos tipos principales de torsión del núcleo del cable: torsión concéntrica y agrupación. La torsión concéntrica implica disponer los núcleos en capas alrededor de un núcleo central, teniendo cada capa una dirección de torsión diferente. Este tipo de torsión se utiliza habitualmente en cables de alta tensión y cables de alimentación. El agrupamiento, por otro lado, retuerce todos los núcleos de forma aleatoria o semialeatoria. A menudo se emplea en cables de control y de baja tensión.

Los pasos del proceso

1. Preparación básica
   Antes de que comience el proceso de torsión, se deben preparar los núcleos individuales. Se trata de extrusión de aislamiento, donde se aplica una capa de material aislante a los conductores. NuestroLínea de componentes individualesdesempeñan un papel crucial en esta etapa, asegurando un espesor de aislamiento preciso y una calidad uniforme. La calidad del aislamiento es vital ya que impacta directamente en el rendimiento eléctrico y la seguridad del cable.



2. Alimentando los núcleos
   Una vez preparados los núcleos, se introducen en la máquina torsionadora. Los núcleos se guían y alinean cuidadosamente para garantizar una torsión adecuada. La velocidad de alimentación y la tensión de los núcleos deben controlarse con precisión para lograr calidad y pasos de torsión consistentes. Nuestras líneas de producción de cables están equipadas con sistemas de alimentación avanzados que pueden ajustar automáticamente estos parámetros, lo que resulta en una torsión de alta precisión.

3. Operación de torsión
   La máquina torsionadora hace girar los núcleos alrededor del eje central a una velocidad y un paso específicos. El paso de torsión, que es la distancia a lo largo del cable sobre la cual se produce una torsión completa, es un parámetro crítico. Está determinado por los requisitos de aplicación del cable. Por ejemplo, en cables de comunicación de alta frecuencia, a menudo se utiliza un paso de torsión más pequeño para reducir la EMI. Nuestras máquinas se pueden ajustar fácilmente para lograr diferentes pasos de torsión, lo que permite la producción de una amplia gama de tipos de cables.

4. Aplicación de lapeado y encuadernación
   Después de torcer los núcleos, se puede aplicar una cinta de lapeado o una carpeta alrededor del núcleo del cable. Esto ayuda a mantener unidos los núcleos retorcidos, proporciona protección mecánica adicional y también puede actuar como una barrera contra la humedad y otros contaminantes. Nuestras líneas de producción son capaces de aplicar diferentes tipos de cintas lapeadoras, incluyendo películas plásticas, cintas de papel y láminas metálicas, según las necesidades del usuario.

Factores clave que afectan el proceso de torsión del núcleo del cable

1. Dirección de giro
   La dirección de torsión, ya sea en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj, puede afectar la flexibilidad y la resistencia mecánica del cable. En algunos casos, alternar la dirección de torsión entre capas puede mejorar aún más el rendimiento del cable. Por ejemplo, en cables de alimentación multipolares, la alternancia de direcciones de torsión puede reducir la tendencia del cable a desenroscarse bajo tensión.

2. Paso de torsión
   Como se mencionó anteriormente, el paso de torsión tiene un impacto significativo en las propiedades eléctricas y mecánicas del cable. Un paso de torsión más corto generalmente da como resultado una mejor protección EMI, pero puede reducir la flexibilidad del cable. Por el contrario, un paso de torsión más largo aumenta la flexibilidad pero puede comprometer el rendimiento de EMI. Por lo tanto, elegir el paso de torsión adecuado es una decisión crucial que depende de la aplicación específica del cable.

3. Control de tensión
   Es esencial un control adecuado de la tensión durante el proceso de alimentación y torsión del núcleo. Una tensión desigual puede provocar deformaciones del núcleo, pasos de torsión desiguales y mala calidad del cable. Nuestras líneas de producción de cables están equipadas con sistemas avanzados de control de tensión que pueden monitorear y ajustar la tensión en tiempo real, asegurando una torsión uniforme y de alta calidad.

Importancia de la torsión del núcleo del cable en diferentes aplicaciones de cables

1. Cables de alimentación
   En los cables de alimentación, el proceso de torsión del núcleo del cable ayuda a mejorar la resistencia mecánica del cable, permitiéndole resistir las tensiones mecánicas asociadas con la instalación y el funcionamiento. También reduce el riesgo de cortocircuitos al mantener los conductores individuales separados y aislados. Además, una torsión adecuada puede mejorar la capacidad de carga de corriente del cable y reducir las pérdidas de energía.

2. Cables de comunicación
   Para los cables de comunicación, como los cables Ethernet y los cables coaxiales, minimizar la EMI y la diafonía es de suma importancia. El proceso de torsión del núcleo del cable desempeña un papel fundamental para lograr este objetivo. Al torcer los pares de conductores en pasos específicos, los campos electromagnéticos generados por las corrientes en los conductores pueden anularse entre sí, reduciendo significativamente la interferencia y mejorando la calidad de la señal.

3. Cables ópticos

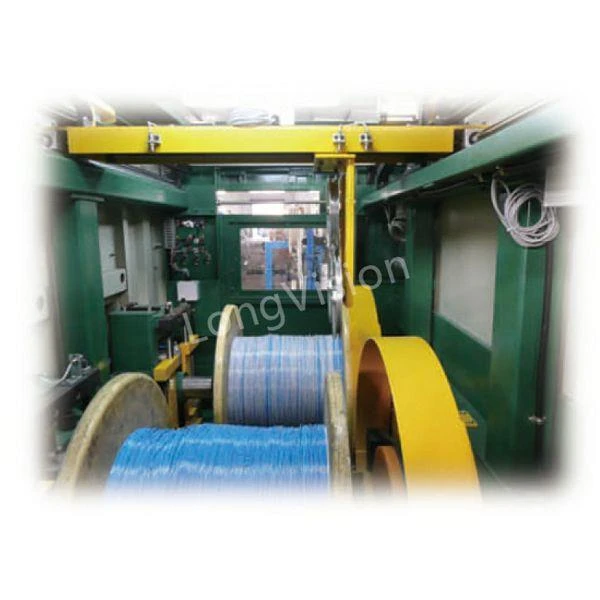

   En los cables ópticos, aunque el medio de transmisión son las fibras ópticas, el proceso de cableado todavía implica torsión del núcleo. La torsión de los haces o cintas de fibras ayuda a proteger las frágiles fibras ópticas de daños mecánicos y proporciona flexibilidad al cable. NuestroLínea de recubrimiento secundario de cinta de fibra ópticayTorre de dibujo de fibra ópticason partes integrales del proceso de producción de cables ópticos, asegurando una preparación de fibra y ensamblaje de cables de alta calidad.

Integración con otros procesos productivos

El proceso de torsión del núcleo del cable no existe de forma aislada, sino que está estrechamente integrado con otros procesos en la línea de producción de cables. Por ejemplo, después de la torsión del núcleo, el núcleo del cable puede pasar por la extrusión de la funda, donde se aplica una capa exterior protectora al cable. La compatibilidad entre el núcleo trenzado y el material de la funda es crucial para el rendimiento general del cable. Nuestras líneas de producción de cables están diseñadas para garantizar una integración perfecta entre diferentes procesos, lo que da como resultado cables de alta calidad con un rendimiento constante.

Conclusión

El proceso de torsión del núcleo del cable es una etapa compleja y crítica en la producción de cables. Requiere un control preciso de varios parámetros y el uso de equipos avanzados para garantizar la producción de cables de alta calidad. Como proveedor líder de líneas de producción de cables, estamos comprometidos a brindar a nuestros clientes equipos y soluciones de última generación que puedan satisfacer las diversas necesidades de los fabricantes de cables.

Si está interesado en nuestras líneas de producción de cables o tiene alguna pregunta sobre el proceso de torsión del núcleo del cable, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a encontrar las mejores soluciones para sus necesidades de producción de cables.

Referencias

• Grob, Bernardo. "Electrónica Básica". McGraw - Educación Hill, 2007.
• Neher, JH y McGrath, MH "El cálculo del aumento de temperatura y la capacidad de carga de los sistemas de cables". Transacciones AIEE, 1957.
• Kucharski, John M. "Manual de instalación de fibra óptica". McGraw - Hill Profesional, 2003.
